LED顯示屏系統組成都有什么？LED顯示屏運行原理圖解
在華納很多顧客采購完LED顯示屏之后不大曉得它的工作原理，只知道是由電腦或手機控制顯示內容到屏體上面，這里小編就簡單介紹一下LED顯示屏的系統都由什么部件組成以及它的運行原理。
LED顯示屏系統組成

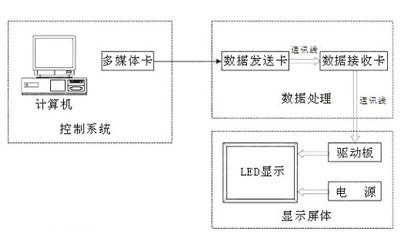

LED顯示屏系統由三大部分組成：顯示屏體、數據處理和控制計算機。各部分示意圖如下：
控制計算機負責接收和處理外來的信號，并通過DVI卡將信號轉換為LED屏體適用的數字信號。數據處理部分是將多媒體卡生成的數字信號通過差分及復合后送到LED屏體。顯示屏體將數字信號以圖形圖像的方式表達出來。顯示屏體
LED顯示屏體主要由顯示模塊、顯示驅動電路板、電源和顯示單元板幾部分組成。顯示模塊是由像素點組成的顯示單元。像素點內植有發光二極管（英文縮寫“LED”）。其中雙基色顯示屏的發光二極管有二種基色：紅（R）、綠（G）。通過控制使得兩種基色都具有256種變化，則每個像素點可獲得65,536種彩色色調。由幾萬個像素點組成的整個顯示屏就能表現色彩豐富的圖像效果。
LED顯示驅動電路板由大規模集成電路和線路板構成。以插接方式與顯示模組連接，作為顯示模組的載體，同時擔負了對顯示數據的傳輸和驅動。驅動IC采用專用于LED顯示屏的驅動芯片，具有恒流、每個發光點亮度可調等先進的控制功能。
LED顯示屏專用直流開關電源為顯示模組提供了恒定、精確的工作電壓。此種開關電源具有恒壓特性，輸出電壓不隨負載的變化而變化，并具有過壓、過流、過熱等保護功能，是顯示系統正常、穩定工作的基本保證。
